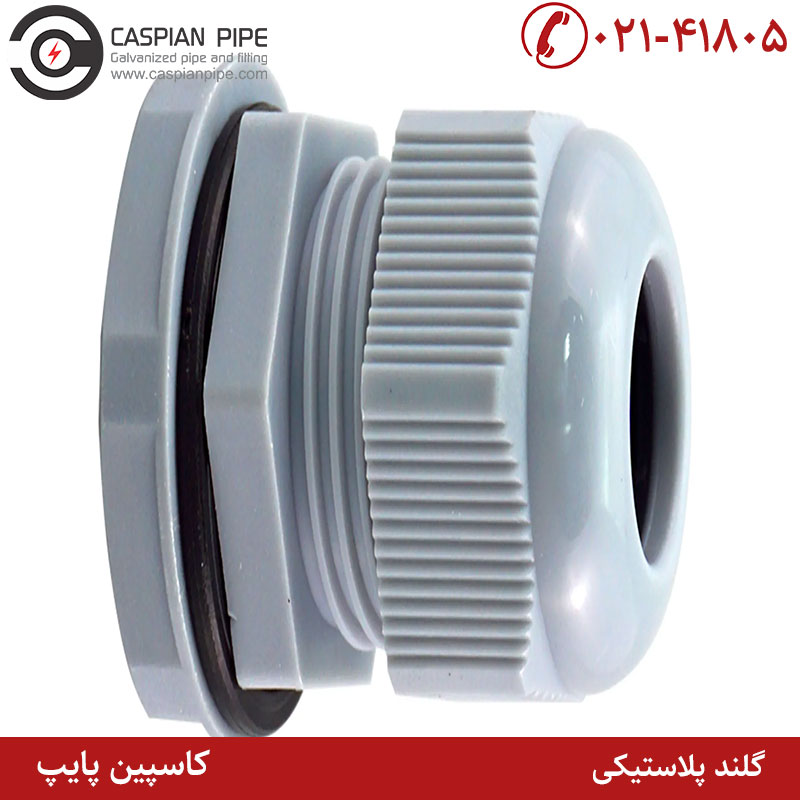

گلند پلاستیکی
Plastic gland
گلند پلاستیکی که از قطعات پلی آمیدپلاستیکی تولید شده و در مقابل زنگ زدگی مقاوم و از گلندهای پرمصرف در سیستم های کابل کشی و سیستم های الکتریکال می باشد. گلند جهت نصب لوله های پلاستیکی به جعبه تقسیم برق و یا کاندوئیت ها مورد استفاده قرار میگیرد.
گلند پلاستیکی چیست؟
تنها قطعه ای که می‌تواند سبب پایدار نگه داشتن اتصال کابل‌ها به بدنه باکس های برق شود همین گلند پلاستیکی است. مکانیزم عملکردی آنها به این صورت است که یک نیروی اضافه را از طریق پیچ و واشر به بدنه کابل‌ها وارد میکنند و همین عاملی خواهد بود تا مانع حرکت کابل‌ها از داخل گلند شوند. اصلی ترین بخش های تشکیل دهنده این قطعه درپوش‌ها، واشر محافظ کابل، بدنه چنگالی و مهره های تثبیت کننده هستند.
کاربرد گلند :
از گلند جهت اتصال کابل های برق و دیتا بصورت ایمن به انواع تابلوهای برق استفاده می شود.
جهت نصب و راه اندازی الکتروموتورهای الکتریکی می بایست کابل برق از طریق گلند پلاستیکی به تخته کلم الکتروموتور وصل گردد.
در سیستم های دوربین مداربسته جهت نصب دوربین های پایه دار دیواری و اتصال لوله فلکسی به جعبه تقسیم از گلند استفاده می کنند.
گلند پلاستیکی لوله خرطومی و گلند پلاستیکی فلکسی مناسب جهت استفاده و اتصالات لوله فلکسی می باشد.
درجه حفاظت محیطی گلند پلاستیکی : IP 67
سایز گلند :
- سایز رزوه PG11 و جنس پلاستیکی
- سایز رزوه PG13.5 و جنس پلاستیکی
- سایز رزوه PG16 و جنس پلاستیکی
- سایز رزوه PG21 و جنس پلاستیکی
- سایز رزوه PG29 و جنس پلاستیکی
عایق برق بودن بدنه گلند پلاستیکی
زمانی که می‌خواهید یک پروژه کابل کشی و اتصال انواع کابل برق به تابلوهای برق مختلف را انجام دهید امکان دارد به دلایل مختلف مانند عدم رعایت استانداردها یا سهل انگاری، رشته سیم های داخل کابل با قطعات اتصال دهنده مختلف مانند گلندها تماس فیزیکی داشته باشند. در چنین شرایطی اگر گلند مورد نظر عایق الکتریکی نباشد و یک حالت رسانایی را بوجود آورد می‌تواند باعث برق گرفتگی شود. این موضوع در مورد انواع گلند کابل آرموردار فلزی وجود دارد.
البته اگر شما یک نصب دقیق و بدون نقص را داشته باشید هیچ یک از موارد ذکر شده اتفاق نمی افتد و امنیت کامل را در کابل کشی خود خواهید داشت. پس می‌توانیم به این نتیجه برسیم که گلند پلاستیکی به دلیل آنکه یک بدنه غیر رسانا دارد و نمی تواند بارهای الکتریکی را از خود عبور دهد در صورت تماس با رشته سیم‌ها هیچ گونه خطر برق گرفتگی ندارد. معمولا این قطعات با نصب در انتهای کابل‌ها میتوانند یک اتصال قوی و پایدار را بوجود آورند. زیرا نوع اتصال آنها به صورت رزوه ای و پیچ است.
نحوه نصب استاندارد گلند پلاستیکی کابل

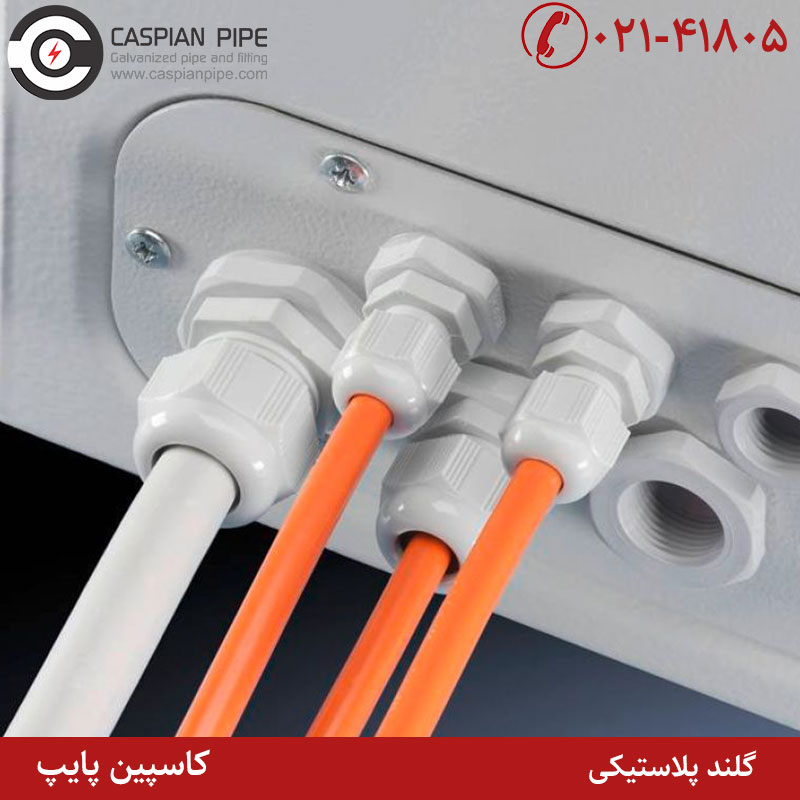

زمانی که شما می‌خواهید با استفاده از گلند پلاستیکی، کابل برق را به بدنه تابلو یا جعبه تقسیم متصل کنید باید شناخت دقیقی از قطعات جزیی گلندها داشته باشیم. اینکه بدانیم از چه اجزایی تشکیل شده اند و چگونه به کار گرفته می‌شوند. جهت اتصال یک کابل با استفاده از گلند ابتدا باید گلندها را از قسمت پایه که دارای رزوه است داخل تابلو قرار دهیم.
قطعا بدنه تابلوهای برق پانچ‌ها یا سوراخ هایی دارند که محل ورود کابل های برق هستند. با قرار دادن گلند شما میتوانید از قسمت دیگر آن درست محلی که دارای یک پیچ یا درپوش شش گوش است کابل‌ها را وارد کنید. این نکته را در نظر داشته باشید که پیچ انتهای گلند باید کاملا باز یا آزاد باشد. در این شرایط است که کابل‌ها به طور آزادانه میتوانند از داخل گلند عبور کنند. زمانی که کابل از قسمت دیگر گلند خارج شد و وارد جعبه یا تابلو برق شد میتوانید پیچ را محکم کنید.
با بستن پیچ یا درپوش نیرو و فشار مضاعفی به قسمت دندانه های داخلی گلند وارد می‌شود که همین نیرو دور کابل اعمال خواهد شد. بنابراین دیگر کابل‌ها از بدنه تابلوها جدا نمی شوند. از همه مهمتر آنکه ما باید واشر قسمت رزوه دار گلند پلاستیکی را نیز نصب کنیم تا از این طریق گلند به بدنه باکس محکم شود. مدل های دیگر از آن مانند گلند فلکسیبل برای لوله های خرطومی نیز استفاده می‌شود که به آنها گلند لوله پلاستیکی نیز می‌گویند.

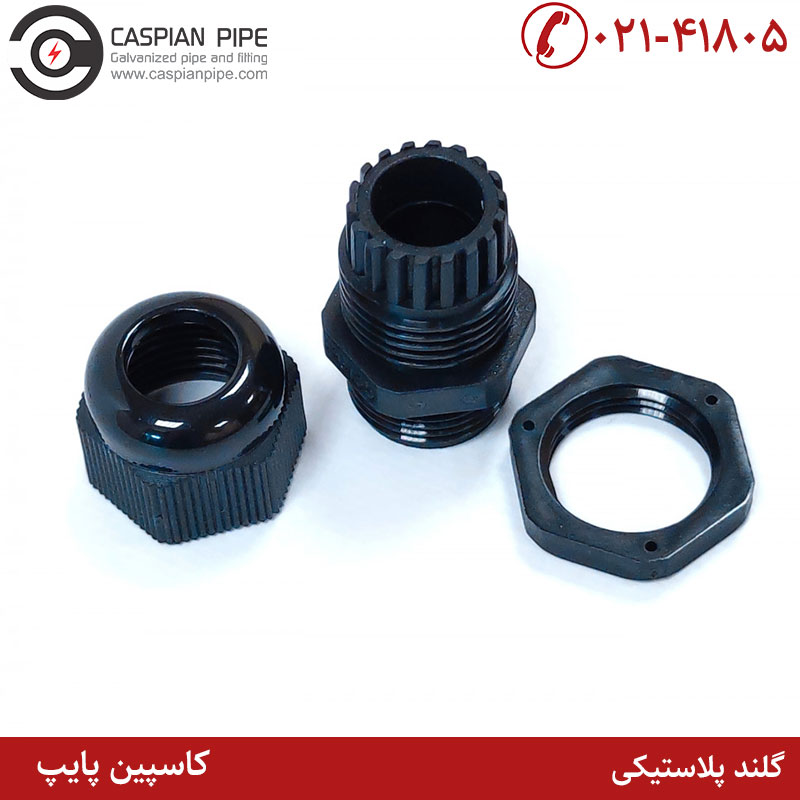

قطعات تشکیل دهنده گلند پلاستیکی چیست؟
گلند پلاستیکی تشکیل شده از ۵ قسمت مهم میباشد که هر کدام جزء قطقات اصلی یک گلند محسوب می‌شوند. این قطعات باید به ترتیب در جای خود قرار بگیرند تا مکانیزم گلند درست عمل کند. اجزایی که می‌توانیم برای این قطعه ذکر کرد شامل موارد ذیل میباشد:
- درپوش گلند پلاستیکی
درپوش گلند پلاستیکی در واقع همان مهره ۶ گوشی است که در دهانه ورودی کابل روی گلند نصب می‌شود. این درپوش می‌تواند روی بدنه گلند پیچ شود و باعث پایدار نگه داشتن کابل شود. در اثر پیچ دادن این قطعه یک نیرو و فشاری به بدنه کابل وارد می‌شود.
- واشر محافظ کابل
واشر محافظ کابل قطعه ای است که در داخل بدنه چنگالی گلند قرار میگیرد. از طریق این واشر است که کابل‌ها به واسطه ایجاد یک اصطکاک قادر به خارج شدن از گلند نخواهند بود. هر چقدر که درپوش‌ها محکم تر شوند. یک نیروی اضافی به این واشرها وارد می‌شود.
- بخش بدنه و چنگالی گلند
بدنه چنگالی گلند ساختار اصلی آن را تشکیل میدهد. یکسری دندانه هایی در این قطعه وجود دارد که محل ورود واشر به داخل خود و به دنبال آن کابل‌ها است. این دندانه‌ها از طریق درپوش میتوانند یک فشار کنترل شده را روی کابل‌ها وارد کنند. هر دو طرف آنها نیز رزوه کاری شده تا قابل پیچ شدن باشند.
- واشر آب بندی گلند پلاستیکی
واشر آب بندی غالبا در پایه گلند و محل نصب قطعه به تابلو برق و جعبه تقسیم قرار می‌گیرند. همانطور که از نام آن مشخص است وظیفه آب بندی اتصالات را برعهده دارند. اینکه هیچ گونه عامل محیطی مانند گرد و غبار و سیالات وارد محفظه اصلی تابلو نشود. بنابراین استفاده آنها بسیار حیاتی است.
- مهره تثبیت کننده گلند
مهره تثبیت کننده زمانی استفاده می‌شود که پایه رزوه ای گلند داخل تابلوی برق و جعبه تقسیم قرار بگیرد. پس از قرار دادن بخش رزوه ای در داخل باکس شما میتوانید این مهره‌ها را روی گلندها پیچ کنید. وظیفه آنها پایدار نگه داشتن گلند و محکم کردن قطعه است.
بازو بست سریع گلندها
مهمترین مزیتی که میتوان برای گلند پلاستیکی ذکر کرد این است که بازو بست بسیار سریعی دارند. یعنی تنها کافی است که بدنه قطعه را محکم کنید و سپس با وارد کردن کابل به داخل گلند و تابلوها پیچ گلند را ببندید. با این کار دیگر کابل قابلیت جدا شدن از بدنه یا محفظه تابلو را ندارد. حتی اگر شما یک نیروی زیادی را نیز اعمال کنید باز هم کابل‌ها حرکتی را نخواهند کرد.
در بسیاری از صنایع امکان دارد کابل های برق در برابر تنش های مختلف دچار کشیدگی شوند. طبیعتا کابل هایی که حامل جریان های پرفشار برقی هستند در صورت آزاد شدن میتوانند خطراتی همچون آتش سوزی را بوجود آورند. پس حتما باید از سایز صحیح گلند و کاملا هماهنگ و سازگار با کابل‌ها استفاده کنیم.
آّب بند این که واشر لاستیکی گلند آن را در برابر رطوبت بالا برده است.گلند در دو نوع Male , Female تولید می گردد. لازم به ذکر است گلند در انواع مختلفی تولید شده که پرکاربرد ترین آنها گلند ساده می باشد همچنین متریال مورد استفاده برای ساخت گلند به طور معمول پلاستیک و پلی آمید می باشد اما در مواردی از جنس پلی اتیلن نیز تولید می گردد.
- دامنه تولیدگلند پلاستیکی: PG11~PG48
- در استاندارد انگلیس : M20~M100
- در سایز های اینچی : “۶ -” ½
